廠家如何應對玻璃鋼儲罐產銷規模增大的挑戰

有的玻璃鋼罐中會有樹脂的，那么怎么檢測玻璃鋼儲罐中樹脂的含量呢？我們有個簡單的方法是可以檢測的，下面詳細的介紹給大家。

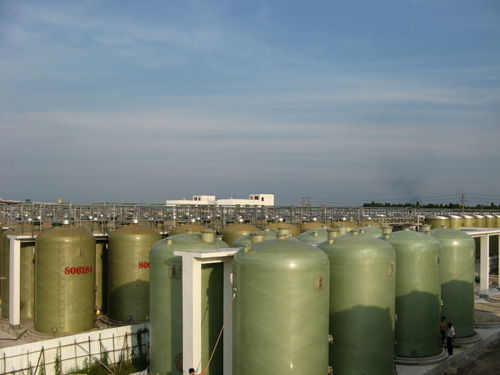

　　對于玻璃鋼儲罐想必大家都非常了解，是由樹脂和玻璃纖維通過微電腦控制機器纏繞而成的一種非金屬復合材料罐體。其中樹脂的含量是很多用戶關注的問題，玻璃鋼儲罐樹脂含量的實驗方法步驟：

　　1、試樣制備按總則的規定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度；當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。

　　2、試樣外觀檢查按總則規定。

　　3、試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內冷卻至室溫；

　　4、在600±20℃茂福爐內加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。

　　5、制備好的試樣放在坩堝中進行稱重，精確到0.1mg；

　　6、把盛有試樣的坩堝放入爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。

　　7、把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重精確到0.1mg。

　　8、重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。

玻璃鋼儲罐樹脂含量的實驗步驟：

　�。�1）試樣制備按總則的規定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度；當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。

　�。�2）試樣外觀檢查按總則規定。

　　（3）試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內冷卻至室溫；

　�。�4）在600±20℃茂福爐內加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。

　�。�5）制備好的試樣放在坩堝中進行稱重，精確到0.1mg；

　　（6）把盛有試樣的坩堝放入茂福爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。

　�。�7）把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重精確到0.1mg。

　　（8）重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。
